| 品牌 | HOLTEK/合泰 | 批号 | 2223+ |
| 封装 | NSOP16 | 仓库 |

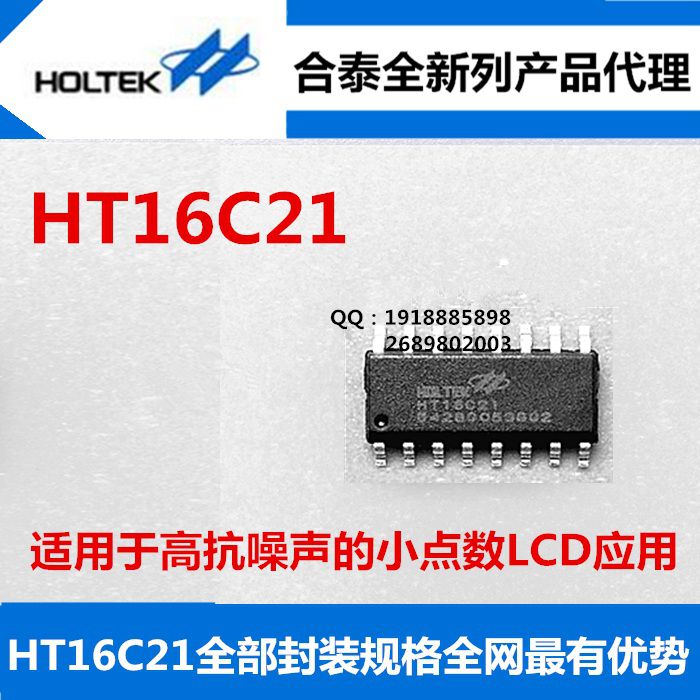

- 合泰正品HT16C21 NSOP16大量现货供应价格从优
产品型号：HT16C21
产品品牌：HOLTEK/合泰
封装形式：NSOP16 SOP20 SOP24 SOP28 DICE裸片联 系 人：许先生
联 系 QQ：1918885898 2689802003
联系手机：18898582398
概述HT16C21 是一款存储器映射和多功能 LCD 控制 / 驱动芯片。该芯片显示模式有 80 点 (20×4) 或 128 点 (16×8)。HT16C21 的软件配置特性使得它 适用于多种 LCD 应用，包括 LCD 模块和显示子 系统。HT16C21 通过双线双向 I2C 接口与大多数 微处理器 / 微控制器进行通信。
工作电压：2.4 ~ 5.5V
内部 32kHz RC 振荡器
Bias：1/3 或 1/4；Duty：1/4 或 1/8
带电压跟随器的内部 LCD 偏置发生器
I2C 接口
两个可选 LCD 帧频率：80Hz 或 160Hz
多达 16×8 位 RAM 用来存储显示数据
显示模式：
- 20×4 模式：20 SEGs 和 4 COMs
– 16×8 模式：16 SEGs 和 8 COMs多种闪烁模式
读 / 写地址自动增加
内建 16 级 VLCD 电压调整电路
低功耗
提供 VLCD 引脚用来调整 LCD 工作电压
采用硅栅极 CMOS 制造工艺

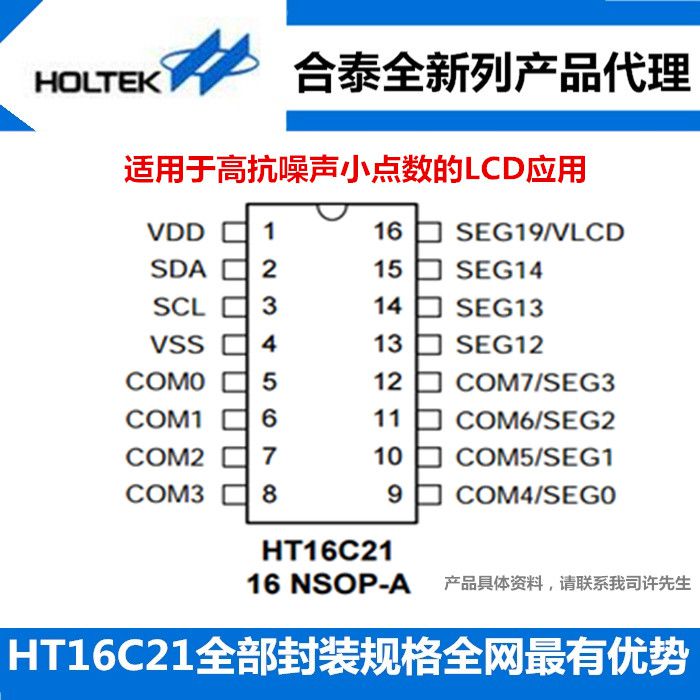

封装类型：20/24/28 SOP, 16 NSOP 和 chip
盛群发表HT16C21适用于高抗噪声的小点数LCD应用
HT16C21是采用I2C接口的通用型LCD控制暨驱动器，可选用4 Common或8 Common的驱动模式，***多可显示128点；本产品采用低耗电设计、在3V工作时只有18uA耗电流。高整合性脚位设计：比竞争者封装脚数更少、可显示点数更多；与系统控制芯片的传输只需2根信号线、外挂零件少、可降低客户系统成本。
HT16C21内建有128 Bit显示内存，可降低主控MCU的负担；工作电压宽广：2.4V～5.5V；提供2种图框扫瞄频率；内建调整电路可以指令设定16阶VLCD电压；提供全屏闪烁功能、有三种频率可选。可显示点数为4 COM x 20 SEG或8 COM x 16 SEG。
盛群的HT16C2x系列具备低耗电、高抗噪声及高ESD防护能力。全系列包含HT16C21、HT16C22/HT16C22G、HT16C23/HT16C23G、HT16C24/HT16C24G等。HT16C22已成功获得大陆、美国地区单相电表客户的认可及采用，HT16C23及HT16C24适合于点数需求较大的三相电表的应用。
HT16C21适用于家电、民生消费品、工业仪表、水表、农网表、瓦斯表等之应用。HT16C21提供28/24/20SOP及16NSOP封装，依封装不同、点数略有差异，有关点数及封装的选用。
型号：VK1024 VK1024B（HT1621少脚位封装）
封装形式：SOP16 DICE裸片 COB，COG邦定片
型号：VK1056 VK1056B（HT1621少脚位封装）
封装形式：SOP24 SSOP24 DICE裸片 COB，COG邦定片型号：VK1072 VK1072B（HT1621少脚位封装）
封装形式：SOP28 DICE裸片 COB，COG邦定片
型号：HT1621
封装形式：LQFP44 LQFP48 SSOP48 DIP28 DICE裸片 COB，COG邦定片
型号：HT1622
封装形式：LQFP44 LQFP64 QFP64 QFP52 DICE裸片 COB,COG邦定片
型号：HT1623
封装形式：LQFP100 QFP100 DICE裸片 COB,COG邦定片
型号：HT1625
封装形式：LQFP100 QFP100 DICE裸片 COB,COG邦定片
型号：HT1626
封装形式：LQFP100 QFP100 DICE裸片 COB,COG邦定片
型号：HT6221 型号：HT622
封装形式：SOP20 封装形式：SOP24
型号：HT16C21
封装形式：NSOP16 SOP20 SOP24 SOP28
型号：HT16C22
封装形式：LQFP48 LQFP52
型号：HT16C23
封装形式：LQFP48 LQFP64
型号：HT16C24
封装形式：LQFP80 LQFP64
专业主营:LCD液晶显示驱动IC 性能 原厂直销 价格更优惠
LED液晶显示驱动IC 性能 原厂直销 价格更优惠
LCD液晶显示驱动IC系列均有现货
VK1024 16SOP 6seg*4com 24点阵
VK1056 24SOP 24SSOP 14seg*4com 56点阵
VK1072 28SOP 18seg*4com 72点阵
HT1620 64LQFP 32*4 32*3 32*2 128/96/64点阵
HT1621 44/48LQFP 48SSOP 32*4 32*3 32*2 128/96/64点阵
VK1622B 48LQFP 32seg*8com 256点阵
HT1622 44/52/64LQFP 64QFP 32seg*8com 256点阵
HT1623 100QFP 100LQFP 48seg*8com 384点阵
HT1625 100QFP 100LQFP 64seg*8com 512点阵
HT1626 100QFP 100LQFP 64seg*16com 1024点阵
HT16C21 16NSOP 20/24/28SOP 20*4 16*8 80/128点阵 接口 ：I2C
HT16C22 48/52LQFP 44seg*4com 176点阵 接口：I2C
HT16C23 48/64LQFP 56*4 52*8 224/416点阵 接口：I2C
HT16C24 64/80LQFP 72*4 68*8 60*16 288/544/960点阵 接口：I2C
LED液晶显示驱动IC系列 均有大量现货
HT/VK/TM1635 HT/VK/TM1620B HT/VK/TM1628 HT/VK/TM1668 HT/VK/TM1623 HT/VK/TM1637 HT/VK/TM1640 HT/VK/ TM1629 HT/VK/TM1624 HT/VK/TM1639 HT/VK/TM1626A等，产品不断更新中！
产品参数无法具体在此详细介绍，若需要产品资料PDF可加联系人许先生QQ：191 888 5898
本公司是一家集产品销售及代理、技术研发、工程服务为一体的IC设计销售公司。
专营LCD，LED液晶显示驱动IC
成立于2000年，具有液晶显示行业长达15年以上经验。致力为客户创造产品价值，充分发挥产品的优势！上述介绍为产品简介，如需具体产品资料欢迎联系本公司联系人索取。
LCD液晶驱动显示主要型号为：VK1024,VK1056,VK1072,HT1620,HT1621,HT1622,HT1622B，HT1623，HT1625,HT1626,HT16C21,HT16C22,HT16C23,HT16C24等。产品不断更新中！
LED液晶显示驱动IC主要型号HT/VK/TM1635 HT/VK/TM1620B HT/VK/TM1628 HT/VK/TM1668 HT/VK/TM1623 HT/VK/TM1637 HT/VK/TM1640 HT/VK/ TM1629 HT/VK/TM1624 HT/VK/TM1639 HT/VK/TM1626A等，产品不断更新中！
备注：产品应用领域包括各式（LCD，LED面板显示）家电、民生消费品、车载音响、医疗保健、运动机械、衡量器、工业仪表、
LCD,LED显示模块、数码伴侣、电子秤、万年历、玩具、礼品等各类工业和民用电器产品上。VK16C2X系列高抗噪声及高ESD防护能力尤适合数字式LCD电表、水表、瓦斯表等。
