 产品型号：VK2C21

产品品牌：VINTEK/VINKA/元泰

产品年份：新年份

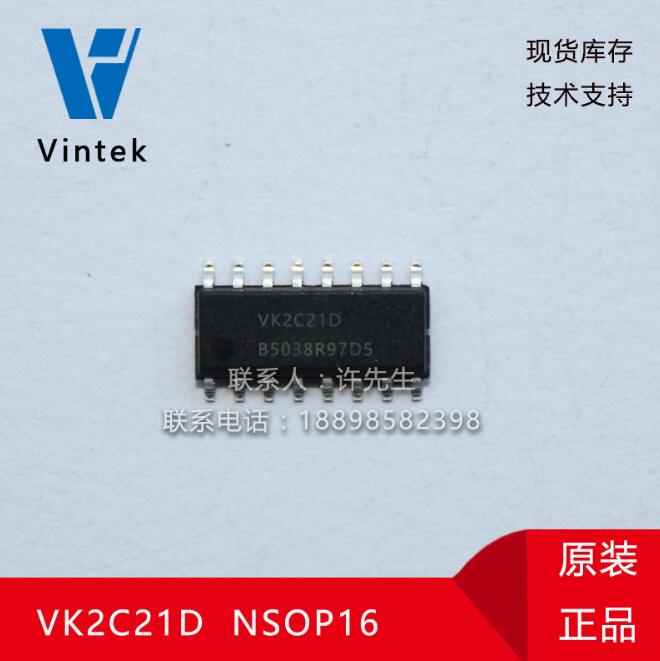

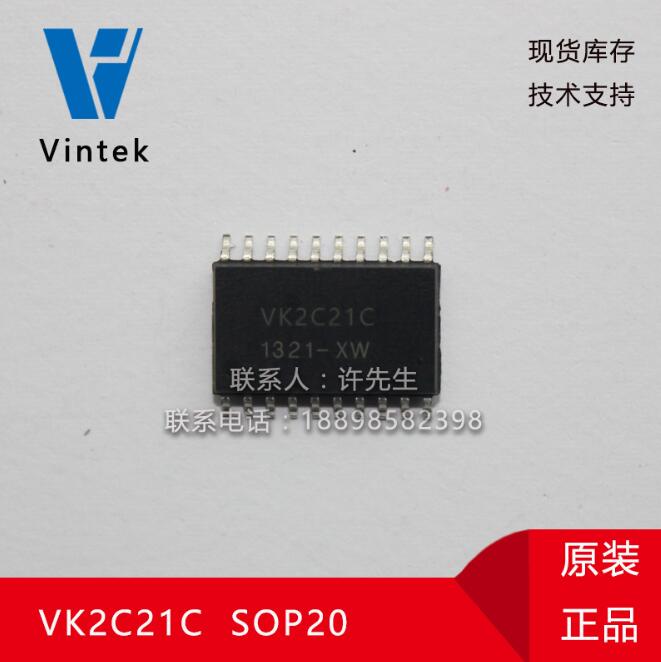

封装形式：NSOP16  SOP20  SOP24  SOP28

联 系 人：许先生

联 系 QQ：1918885898

联系手机：18898582398

工程服务，技术支持，价格具有优势！

概述

VK2C21 是一款存储器映射和多功能 LCD 控制 / 驱动芯片。该芯片显示模式有 80 点 (20×4) 或 128 点 (16×8)。VK2C21 的软件配置特性使得它 适用于多种 LCD 应用，包括 LCD 模块和显示子 系统。VK2C2X系列为I2C介面、RAM mapping的LCD控制暨驱动IC，此系列以先进设计技术降低IC耗电、提升抗杂讯及ESD防护能力。全系列包含VK2C22、VK2C23、VK2C24等。VK2C22已成功获得单相电表客戶的认可及采用，VK2C23及VK2C24适合于点数需求较大的三相电表的应用。

此系列內建显示记忆体及RC振荡电路；工作电压范围：2.4V～5.5V；提供2种图框扫描频率：80Hz or 160Hz；可由外挂电阻调整VLCD电压，也提供內建可由指令调整16阶的VLCD电压；提供全屏闪烁功能、有三种频率可选。透过I2C介面及多項內置电路，VK2C2X系列与系统控制晶片的传输只需2根信号线，大大省去系统零件及布线、降低客戶系统成本。

特性

★工作电压：2.4 ~ 5.5V

★内部 32kHz RC 振荡器

★Bias：1/3 或 1/4；Duty：1/4 或 1/8

★带电压跟随器的内部 LCD 偏置发生器

★I2C 接口

★两个可选 LCD 帧频率：80Hz 或 160Hz

★多达 16×8 位 RAM 用来存储显示数据

★显示模式：

        20×4 模式：20 SEGs 和 4 COMs

        16×8 模式：16 SEGs 和 8 COMs

★多种闪烁模式

★读 / 写地址自动增加

★内建 16 级 VLCD 电压调整电路

★低功耗

★提供 VLCD 引脚用来调整 LCD 工作电压

★采用硅栅极 CMOS 制造工艺

★封装类型：20/24/28 SOP, 16 NSOP

★此篇产品叙述为功能简介，如需要完整产品PDF资料可以联系许先生索取！

VK2C21适用于高抗噪声的小点数LCD应用

VK2C21是采用I2C接口的通用型LCD控制暨驱动器，可选用4 Common或8 Common的驱动模式，最多可显示128点；本产品采用低耗电设计、在3V工作时只有18uA耗电流。高整合性脚位设计：比竞争者封装脚数更少、可显示点数更多；与系统控制芯片的传输只需2根信号线、外挂零件少、可降低客户系统成本。

VK2C21内建有128 Bit显示内存，可降低主控MCU的负担；工作电压宽广：2.4V～5.5V；提供2种图框扫瞄频率；内建调整电路可以指令设定16阶VLCD电压；提供全屏闪烁功能、有三种频率可选。最大可显示点数为4 COM x 20 SEG或8 COM x 16 SEG。

VK2C2x系列具备低耗电、高抗噪声及高ESD防护能力。全系列包含VK2C21、VK2C22、VK2C23、VK2C24等。VK2C22已成功获得大陆、美国地区单相电表客户的认可及采用，VK2C23及VK2C24适合于点数需求较大的三相电表的应用。

VK2C21适用于家电、民生消费品、工业仪表、水表、农网表、瓦斯表等之应用。VK2C21提供28/24/20SOP及16NSOP封装，依封装不同、点数略有差异，有关点数及封装的选用。
